劳士集中电源集中控制型消防应急照明灯
劳士集中电源集中控制型双头消防应急照明灯，采用16颗贴片白光led，3W输出功率，光通量＞240Lm，一体式金属拉伸灯箱，万向节可旋转灯头，自由调整照射方向，集中电源供电，智能应急照明，可实现编程控制、应急频闪、亮灭等功能，各项技术指标和参数完全符合《技术标准》3.2.5条的规范规定。
劳士集中电源集中控制型消防应急照明灯
一、技术参数
|
额定功率 |
3W |
控制方式 |
集中控制集中电源型 |
|
输入电压 |
DC36V |
灯体材质 |
金属拉伸灯箱 |
|
光通量 |
＞240Lm |
外形尺寸 |
280×66×263（mm） |
|
防护等级 |
IP30 |
安装孔距 |
210 / 60 （mm） |
|
产品型号 |
L-ZFJC-E3W7026 |
安装方式 |
壁挂式 / 挂墙璧装 |
|
质保期限 |
二年 |
生产厂家 |
江门劳士国际电气有限公司 |
劳士集中电源集中控制型消防应急照明灯安装高度及水平照度参照表
 |
灯具安装高度 （M） |
灯下最大 地面水平照度 （Lx） |
地面水平等照度D1*R2（m）/半圆形光斑 | |||
| 1.0 Lx 照度线 | 3.0 Lx 照度线 | 5.0 Lx 照度线 | 10.0 Lx 照度线 | |||
| 2.5 | 139 | 7.8X4.0 | 5.0X2.8 | 4.0X2.4 | 3.0X1.8 | |
| 3.0 | 96 | 8.0X4.2 | 5.1X3.0 | 4.0X2.5 | 2.4X1.8 | |
| 3.5 | 71 | 8.3X4.5 | 5.1X3.1 | 3.5X2.2 | 2.0X1.5 | |
| 4.5 | 43 | 9.0X5.0 | 5.0X3.0 | 2.0X1.5 | 1.8X1.4 | |
| 6.0 | 24 | 9.5X5.2 | 3.8X2.5 | 2.0X1.8 | 1.8X1.5 | |

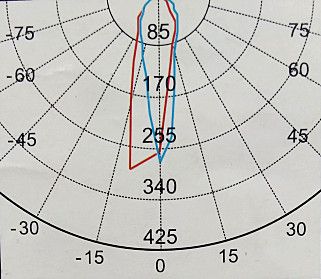

| 光束角（50％lmax）:22.29deg | 8.0 | 14 | 8.5X5.0 | 3.0X2.4 | 5.5X2.0 | 2.8X1.5 |
劳士集中电源集中控制型消防应急照明灯楼梯间安装使用实拍图
二、使用说明
1、劳士集中电源集中控制型消防应急照明灯，适用于室内安装使用，防护等级IP30。
2、灯具的输入电压为DC36V直流电，隶属集中电源集中控制型灯具，灯体不带蓄电池，由集中电源供电。
劳士A型集中电源集中控制系统组成图
3、金属拉伸一体成型灯箱，白色喷塑，铁质灯头，自由调整照射方向。
4、灯具采用RVS 2×2.5mm²或RVS2×4mm²的二总线连接，穿SC20管敷设。管口连接处需做防刮处理，在多尘和潮湿场所线管需要做密封处理。
5、灯具接线方式，只需接 “+” 极和 “-” 极即可，安装时请严格按极性接线。
劳士集中电源集中控制型消防应急照明灯接线图
6、灯具可实现应急照明和强启常亮照明的功能。
7、每台灯具自带UID码，可单独编写独立的地址码。
线型选择
| 消防应急照明系统回路线材要求 | 线材要求 |
| 控制器至集中电源（或配电箱）通讯双绞线 |
通讯双绞线采用 NH-RVSP-2X1.5㎡。采用单独弱电线槽（管）； 如设备间距超1000米，需采用耐火光纤通讯（使用光纤转换器） |
| A型集中电源（或配电箱）至灯具 |
采用双绞线 NH-RVS-2X2.5㎡，线径大小可根据回路总功率大小和线长而定， 采用单独弱电线槽（管），不得采用平行线，以免影响通讯 |
| B型集中电源至灯具 五线制 |
AC220V / DC216V电源线采用：NH-BVR-3X2.5㎡； 36V通讯双绞线采用：NH-RVSP-2X1.5㎡ |
| 控制器至FAS（火报）主机 | 干接点联动：NH-BVR-2X1.5㎡；协议通讯联动：标准RS232 / RS485 |
