36V消防应急灯劳士6W微波感应吸顶灯

ꄴ前一个： 36V消防应急灯劳士6W声控感应吸顶灯

ꄲ后一个： 36V消防应急灯劳士6W红外感应吸顶灯

劳士36V消防应急灯6W微波感应吸顶灯，集中电源集中控制型消防应急照明灯具，防火阻燃塑料灯体，自带微波雷达感应功能，探测距离远，精准灵敏，延时熄灯。灯具采用二线制正负极接入消防应急照明集中电源控制箱输出回路，灯体内不带蓄电池，由集中电源集中供电，输入电压为DC36V直流电，防护等级IP30，适合室内安装使用。每台灯具自带UID码，可单独编写独立的地址码，也可一键编码、统一编码。a型集中电源疏散照明灯，系统在组网后灯具可实现消防联动、巡检、亮灭、强启等智能控制。

劳士36V消防应急灯6W微波感应吸顶灯

一、技术参数

额定功率	6W	灯具类型	集中控制集中电源型
输入电压	DC36V	灯体材质	阻燃防火塑料
光通量	≥727Lm	产品尺寸	Φ150×51（mm）
防护等级	IP30	接线方式	正、负极 / 二线制
产品型号	L-ZFJC-E6W7093	安装方式	吸顶式
光源类别	高亮、低功耗LED	质保期限	二年（实际寿命10年以上）
感应方式	微波雷达感应	执行标准	GB17945-2010、GB51309-2018
色温	6500K	生产厂家	江门劳士消防应急灯厂家

劳士36V消防应急灯6W微波感应吸顶灯水平照度对照表

	灯具安装高度（M）	灯下垂直点地面水平照度（Lx）	地面水平平等照度半径（m）
	灯具安装高度（M）	灯下垂直点地面水平照度（Lx）	1.0 Lx照度线	3.0 Lx照度线	5.0 Lx照度线	10.0 Lx照度线
	2.5	33	7.4	5.1	4.2	3.0
	3.0	24	7.7	5.6	4.4	3.2
	3.5	18	8.4	5.6	4.6	3.2
	4.5	12	9.3	6.0	4.9	3.2
光束角（50％ lmax）105.4 deg	6.0	6.94	10.0	6.3	4.9	2.5
光束角（50％ lmax）105.4 deg	8.0	4.17	12.0	6.3	4.2	/

二、使用说明

1、劳士36V消防应急灯6W微波感应吸顶灯，集中电源集中控制型消防应急照明灯具，防火阻燃塑料灯体，自带微波雷达感应功能，探测距离远，精准灵敏，延时熄灯。

劳士36V消防应急灯感应吸顶灯/常亮+感应/多款可选

2、灯具采用二线制正负极接入消防应急照明集中电源控制箱输出回路，灯体内不带蓄电池，由集中电源集中供电。

3、灯具的输入电压为DC36V直流电，防护等级IP30，适合室内安装使用。

4、灯具采用RVS 2×2.5mm²或RVS2×4mm²的二总线连接，穿SC20管敷设。管口连接处需做防刮处理，在多尘和潮湿场所线管需要做密封处理。

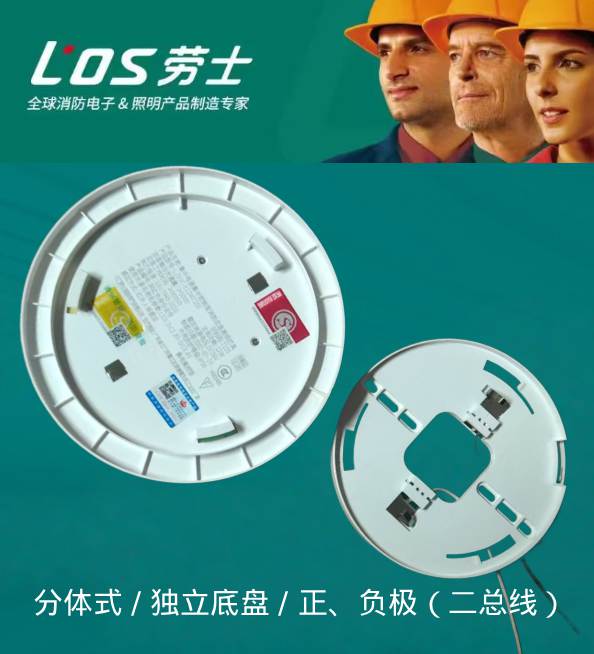

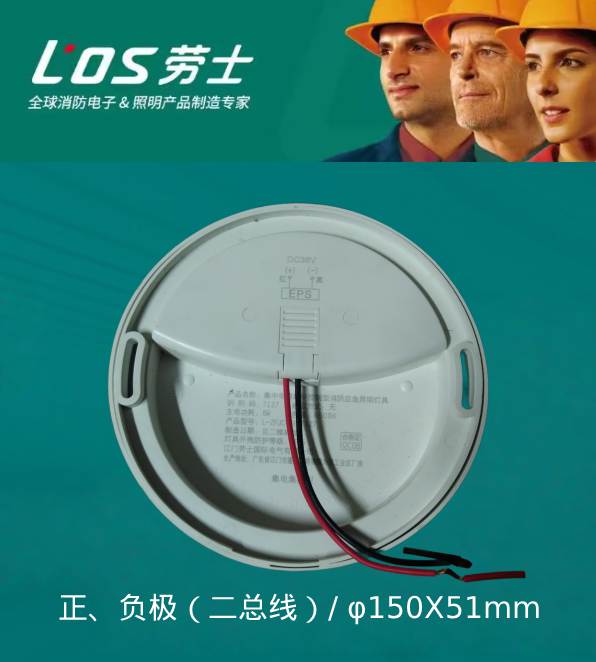

5、灯具接线方式，只需接 “+” 极和 “-” 极即可，安装时请严格按极性接线。

劳士36V消防应急微波感应吸顶灯接线图

6、a型集中电源疏散照明灯，系统在组网后灯具可实现消防联动、巡检、亮灭、强启等智能控制。

7、每台灯具自带UID码，可单独编写独立的地址码，也可一键编码、统一编码。

线型选择

消防应急照明系统回路线材要求	线材要求
控制器至集中电源（或配电箱）通讯双绞线	通讯双绞线采用 NH-RVSP-2X1.5㎡。采用单独弱电线槽（管）；如设备间距超1000米，需采用耐火光纤通讯（使用光纤转换器）
A型集中电源（或配电箱）至灯具	采用双绞线 NH-RVS-2X2.5㎡，线径大小可根据回路总功率大小和线长而定，采用单独弱电线槽（管），不得采用平行线，以免影响通讯
B型集中电源至灯具五线制	AC220V / DC216V电源线采用：NH-BVR-3X2.5㎡； 36V通讯双绞线采用：NH-RVSP-2X1.5㎡
控制器至FAS（火报）主机	干接点联动：NH-BVR-2X1.5㎡；协议通讯联动：标准RS232 / RS485

产品型号	识别码	额定电压	额定功率	感应方式	光通量	防护等级	产品尺寸 / mm	安装方式
L-ZFJC-E3W7095	L7095-A	DC36V	3W	微波感应	≥401 Lm	IP30	Φ150X51	吸顶式
L-ZFJC-E6W7093	L7093-A	DC36V	6W	微波感应	≥727 Lm	IP30	Φ150X51	吸顶式

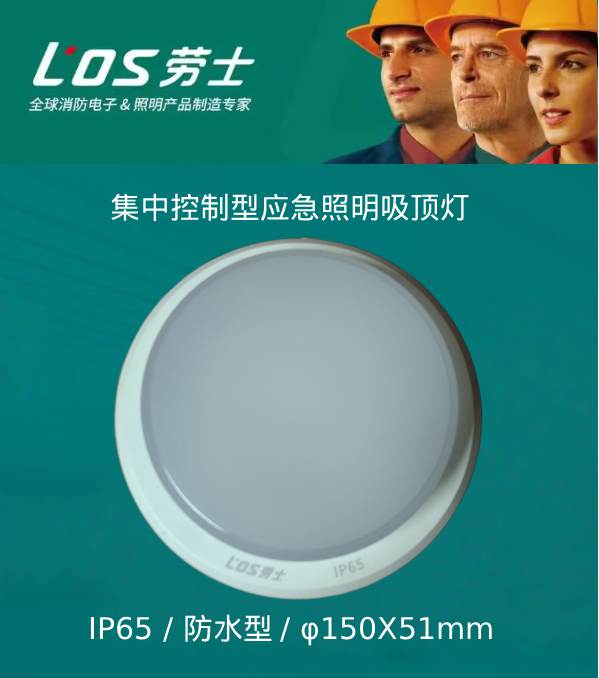

L-ZFJC-E6W7127	L7127-A	DC36V	6W	微波感应	≥808 Lm	IP65	Φ150X51	吸顶式
