首页 ꄲ 集中电源集中控制型消防应急照明 ꄲ 集中控制型消防应急照明灯劳士方形红外感应吸顶灯

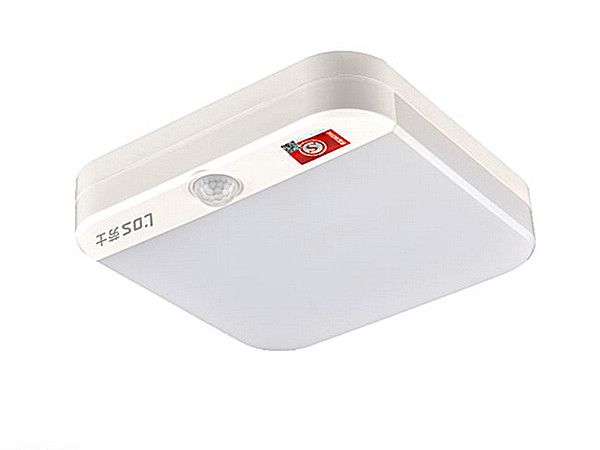

集中控制型消防应急照明灯劳士方形红外感应吸顶灯

集中控制型消防应急照明灯-劳士方形人体红外感应智能吸顶灯，集中电源集中控制型消防应急照明灯具，灯体采用阻燃防火塑料材质，方形平面灯罩，一体式灯体，自带人体红外热磁感应功能，探测灵敏，转换迅速，感应后延时约45秒后熄灯，12W输出功率，光通量＞1548Lm，执行消防联动、感应延时熄灯、强启亮灯及疏散元照明，智能集中控制，各项技术指标和参数完全符合《技术标准》3.2.5条的规范规定，适合室内吸顶式安装。

一、技术参数

额定功率	12W	控制方式	集中控制集中电源型
输入电压	DC36V	灯体材质	阻燃防火塑料
光通量	＞1548Lm	外形尺寸	200×200×48（mm）
防护等级	IP30	感应方式	人体红外热磁感应
产品型号	L-ZLJC-E12W7077	安装方式	吸顶式
质保期限	二年（使用寿命10年以上）	生产厂家	江门劳士消防应急灯厂家

劳士集中控制型消防应急照明灯方形红外感应吸顶灯水平照度对照表

	灯具安装高度（M）	灯下垂直点地面水平照度（Lx）	地面水平平等照度半径（m）
	灯具安装高度（M）	灯下垂直点地面水平照度（Lx）	1.0 Lx照度线	3.0 Lx照度线	5.0 Lx照度线	10.0 Lx照度线
	2.5	110	10.2	7.1	5.8	4.9
	3.0	79	10.5	7.4	6.5	4.9
	3.5	60	11.8	8.0	7.1	5.2
	4.5	38	12.7	9.0	7.4	5.8
光束角（50％ lmax）:122.5deg	6.0	22	14.3	9.9	8.3	6.1
光束角（50％ lmax）:122.5deg	8.0	13	15.5	10.5	8.6	6.1

二、使用说明

1、劳士集中控制型消防应急照明灯-方形红外感应吸顶灯，自带人体红外热磁感应功能，探测灵敏、转换迅速、延时熄灯。

2、劳士36V消防应急照明灯，隶属集中电源集中控制型消防应急照明灯具，灯体不带蓄电池，由集中电源供电。

劳士集中控制型智能消防应急照明系统连接图

3、灯具的输入电压为DC36V直流电，兼容DC24V，防护等级IP30，适合室内吸顶式安装。

4、灯具采用RVS 2×2.5mm²或RVS2×4mm²的二总线连接，穿SC20管敷设。管口连接处需做防刮处理，在多尘和潮湿场所线管需要做密封处理。

5、灯具接线方式，只需接 “+” 极和 “-” 极即可，安装时请严格按极性接线。

6、灯具可实现应急照明和强启常亮照明的功能。

7、每台灯具自带UID码，可单独编写独立的地址码。

线型选择

消防应急照明系统回路线材要求	线材要求
控制器至集中电源（或配电箱）通讯双绞线	通讯双绞线采用 NH-RVSP-2X1.5㎡。采用单独弱电线槽（管）；如设备间距超1000米，需采用耐火光纤通讯（使用光纤转换器）
A型集中电源（或配电箱）至灯具	采用双绞线 NH-RVS-2X2.5㎡，线径大小可根据回路总功率大小和线长而定，采用单独弱电线槽（管），不得采用平行线，以免影响通讯
B型集中电源至灯具五线制	AC220V / DC216V电源线采用：NH-BVR-3X2.5㎡； 36V通讯双绞线采用：NH-RVSP-2X1.5㎡
控制器至FAS（火报）主机	干接点联动：NH-BVR-2X1.5㎡；协议通讯联动：标准RS232 / RS485

产品型号	识别码	额定电压	额定功率	光通量	感应方式	防护等级	产品尺寸 / mm	安装方式
L-ZLJC-E12W7065	L7065	DC36V	12W	≥1548 Lm	不带感应	IP30	200X200X37	吸顶式
L-ZLJC-E12W7077	L7077	DC36V	12W	≥1548 Lm	红外感应	IP30	200X200X37	吸顶式
L-ZLJC-E12W7065	L7065-A	DC36V	12W	≥1542 Lm	微波感应	IP30	200X200X37	吸顶式
