劳士集中电源集中控制型消防应急照明5寸人体感应筒灯，自带红外人体感应功能，适合室内安装使用，防护等级IP30，全塑防火阻燃灯体，红外热磁感应，探测灵敏，转换迅速，轻薄美观，安装简单，灯具外接消防应急照明集中电源控制箱输出回路DC36V（兼容DC24V）直流电，灯体内不带蓄电池，由集中电源集中供电，实现红外人体感应延时亮灭、强启亮灯、疏散预案照明等功能。

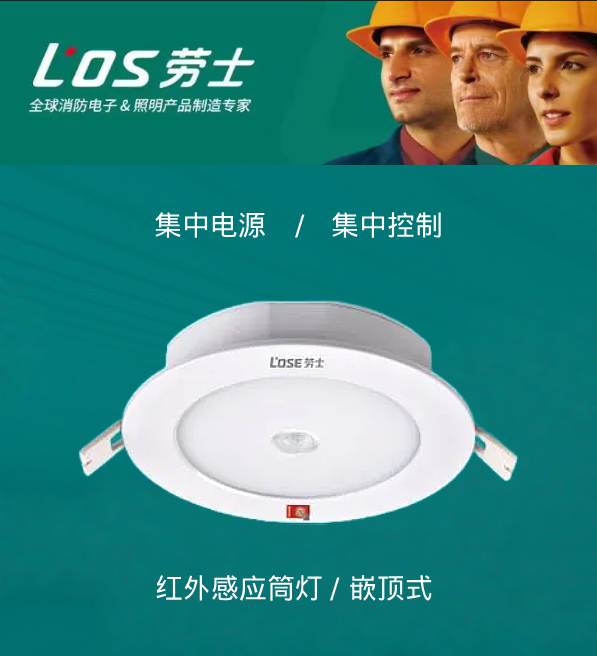

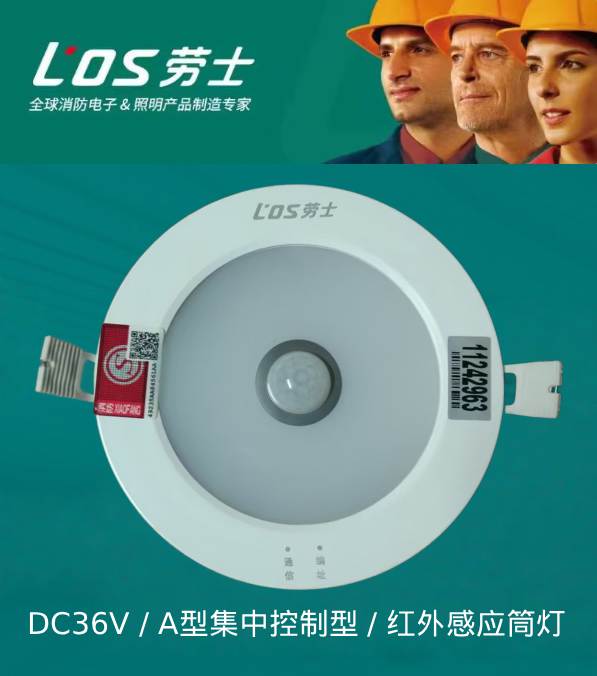

劳士集中电源集中控制型消防应急照明5寸人体感应筒灯

一、技术参数

额定功率	10W	控制方式	集中控制型 / 集中电源型
输入电压	DC36V	灯体材质	阻燃防火塑料
光通量	≥840Lm	产品尺寸	Φ171×40（mm）
防护等级	IP30	开孔尺寸	Φ155 （mm）
产品型号	L-ZFJC-E10W7039	安装方式	嵌顶式 / 嵌入式
光源类别	高亮、低功耗LED	质保期限	二年（实际寿命10年以上）
色温	6500K	生产厂家	江门劳士应急照明灯厂家

劳士集中电源集中控制型消防应急照明筒灯安装高度及水平照度参照表

	灯具安装高度（M）	灯下垂直点地面水平照度（Lx）	地面水平平等照度半径（m）
	灯具安装高度（M）	灯下垂直点地面水平照度（Lx）	1.0 Lx照度线	3.0 Lx照度线	5.0 Lx照度线	10.0 Lx照度线
	2.5	48	7.4	5.1	4.4	3.4
	3.0	34	7.9	5.6	4.6	3.7
	3.5	26	8.5	5.8	4.9	3.7
	4.5	17	9.5	6.5	5.6	3.7
光束角（50％ lmax） 103.54 deg	6.0	9.9	10.5	7.2	5.6	3.7
光束角（50％ lmax） 103.54 deg	8.0	5.9	11.9	7.4	5.6	2.0

二、使用说明

1、劳士集中电源集中控制型消防应急照明5寸筒灯，自带红外人体感应功能，适合室内安装使用，防护等级IP30。

劳士36V集中控制智能消防疏散系统连接图

2、全塑防火阻燃灯体，红外热磁感应，探测灵敏，转换迅速，轻薄美观，安装简单。

3、灯具外接消防应急照明集中电源控制箱输出回路DC36V（兼容DC24V）直流电，灯体内不带蓄电池，由集中电源供电。

4、灯具采用RVS 2×2.5mm²或RVS2×4mm²的二总线连接，穿SC20管敷设。管口连接处需做防刮处理，在多尘和潮湿场所线管需要做密封处理。

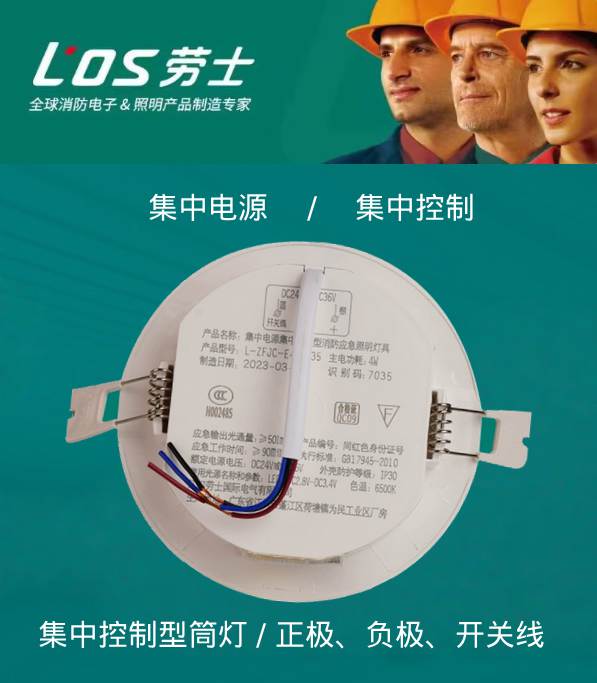

5、灯具接线方式，只需接 “+” 极和 “-” 极即可，安装时请严格按极性接线。

劳士集中电源集中控制型消防照明应急筒灯接线图

6、灯具可实现应急照明和强启常亮照明的功能。

7、每台灯具自带UID码，可单独编写独立的地址码。

线型选择

消防应急照明系统回路线材要求	线材要求
控制器至集中电源（或配电箱）通讯双绞线	通讯双绞线采用 NH-RVSP-2X1.5㎡。采用单独弱电线槽（管）；如设备间距超1000米，需采用耐火光纤通讯（使用光纤转换器）
A型集中电源（或配电箱）至灯具	采用双绞线 NH-RVS-2X2.5㎡，线径大小可根据回路总功率大小和线长而定，采用单独弱电线槽（管），不得采用平行线，以免影响通讯
B型集中电源至灯具五线制	AC220V / DC216V电源线采用：NH-BVR-3X2.5㎡； 36V通讯双绞线采用：NH-RVSP-2X1.5㎡
控制器至FAS（火报）主机	干接点联动：NH-BVR-2X1.5㎡；协议通讯联动：标准RS232 / RS485

【资料下载】L-ZFJC-E10W7039 检验检测报告
