劳士二线制集中控制消防应急灯5寸微波感应led筒灯，自带微波雷达感应功能，探测距离远，精准灵敏，转换迅速，隶属集中电源集中控制型劳士消防应急照明灯具，嵌顶式安装，全塑灯体，豪华高端，实时上传工作状态，实现感应亮灯，强启亮灭，预案疏散亮灭等多种功能，各项技术指标和参数完全符合《技术标准》3.2.5条的规范规定。

劳士二线制集中控制消防应急灯5寸微波感应led筒灯/6W/嵌顶式

一、技术参数

额定功率	6W	控制方式	集中控制型 / 集中电源型
输入电压	DC36V	灯体材质	阻燃防火塑料
光通量	≥864Lm	外形尺寸	Φ143×55.5（mm）
防护等级	IP65	开孔尺寸	Φ125（mm）
产品型号	L-ZFJC-E6W7054 / 识别码：L7054-A	安装方式	吸顶式 / 嵌顶式
光源类别	高亮、低功耗LED	质保期限	二年（使用寿命10年以上）
感应方式	微波雷达感应	生产厂家	劳士消防应急灯生产厂家

劳士二线制集中控制微波感应led筒灯水平照度对照表

	灯具安装高度（M）	灯下垂直点地面水平照度（Lx）	地面水平平等照度半径（m）
	灯具安装高度（M）	灯下垂直点地面水平照度（Lx）	1.0 Lx照度线	3.0 Lx照度线	5.0 Lx照度线	10.0 Lx照度线
	2.5	58	8.1	5.5	4.6	3.6
	3.0	41	9.0	6.0	5.0	3.9
	3.5	31	9.3	6.4	5.5	4.1
	4.5	20	10.2	7.1	5.7	4.1
光束角（50％ lmax）98.86 deg	6.0	12	11.4	7.6	3.2	4.1
光束角（50％ lmax）98.86 deg	8.0	3.98	13	8.1	6.2	3.4

二、使用说明

1、本灯具属于集中电源集中控制型劳士消防应急照明灯具，二线制集中控制消防应急灯，防护等级IP30，适合室内安装使用。

2、灯具由劳士应急照明集中电源控制箱集中供电，灯体内不带蓄电池，由集中电源供电。

劳士AB混合型集中电源集中控制消防应急照明和疏散指示系统连接图

3、灯具的输入电压为DC36V（兼容DC24V）直流电。

4、灯具采用RVS 2×2.5mm²或RVS2×4mm²的二总线连接，穿SC20管敷设。管口连接处需做防刮处理，在多尘和潮湿场所线管需要做密封处理。

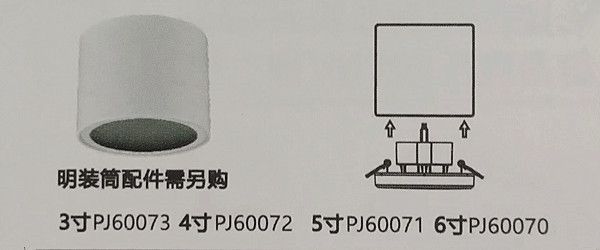

4寸、5寸、6寸可选配明装筒灯配件以吊杆式 / 吊绳式安装

5、灯具接线方式，只需接 “+” 极和 “-” 极即可，安装时请严格按极性接线。

棕线（+）/ 黑线（-）通讯线+电源线合二为一

6、灯具可实现应急照明和强启常亮照明的功能。

7、每台灯具自带UID码，可单独编写独立的地址码。

产品型号	识别码	额定电压	额定功率	感应方式	光通量	防护等级	产品尺寸 / mm	开孔尺寸	安装方式
L-ZFJC-E4.5W7056	L7056-A	DC36V	4.5W	微波雷达感应	≥582 Lm	IP30	Φ118X55.5	Φ100 mm	嵌顶式 / 嵌入式
L-ZFJC-E6W7054	L7054-A	DC36V	6W	微波雷达感应	≥864 Lm	IP30	Φ143X55.5	Φ125 mm	嵌顶式 / 嵌入式
L-ZFJC-E8.1W7052	L7052-A	DC36V	8.1W	微波雷达感应	≥1085 Lm	IP30	Φ168X55.5	Φ150 mm	嵌顶式 / 嵌入式
